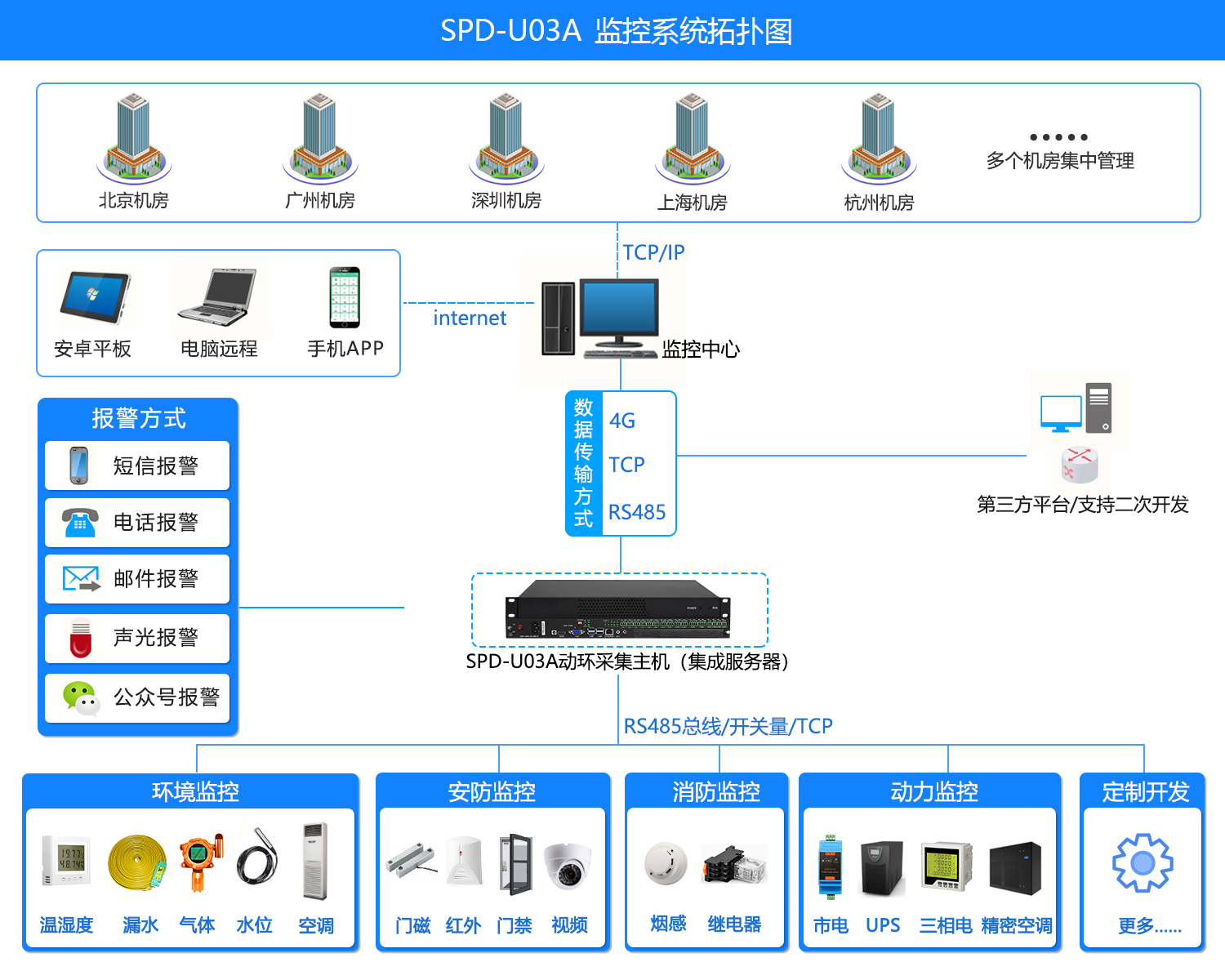

1.1系统概述

        SPD-U03_1嵌入式一体化监控主机，接口采用标准的网口、RS485/等标准化接口，标准行业19寸机架式安雯结构。外接的传感器设备的供电部分由监控主机进行供电，无需额外供电。配合动环软件可以实现配电监控、UPS监控，停电监控、空调监控、漏水监控、视频监控、门禁监控、温湿度监控、烟感监控、防盗监控等。警情发生时可实现声光报警、短信报警、电话语音报警、邮件报警等报警方式。实现监控报警并联动控制功能，内嵌WEB软件。用户通过IE浏览器查看环境、设备参数、报警、报表等信息，无人值守现场、仓库等场景的动力、环境、安全及网络的一体化监控而设计。实现了机房设备的统一监控，减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理位置确认。

1.2主要功能

        综合管理。对机房所有环境设备进行监视,使操作人员可及时发现设备故障或隐患,并根据处理提示及时采取措施,减少不必要的损失监视配电系统的状况,对配电系统的一次配电、二次配电的每个开关工作状态进行监视,对配电系统的进线电压、电流、频率等参数用图形或数值直观地是示在界面上,可记录历史曲线监视UPS系统的运行状况,全面诊断UPS每个部件状况,监测整流器,逆变器、电池、旁路等部件的电压、电流、频率及负载有效峰值指数。
监视空调系统的运行状况，监视空调内部部件的状态及参数，操作空调开启与停止，设定空调温度和湿度设定值。当空调发生事件或故障，系统自动切换到报警画面，并作语音报警和处理提漏水检测系统，对机房内有水管或水源的区域(空调机的进、排水、暖气片)进行监视，防止有水渗漏,采用美国进口的漏水检测系统。

1.3 产品特性与接口

（一）采用工业级CPU处理器。
（二）便于扩展：可扩展插卡,即插即用，适合?？榛课扌枞魏翁?。
（三）安装方便：标准1U机架式设计安装。
（四）外自供电：自带对外供电接口，支持给设备直接供电，简化接线。
（五）运行稳定：工业级元器件选型，机箱全钢结构设计。
（六) 特有如下服务
1）小秘书提示服务，可以定时（每天/每星期/每月）通过短信报告监控系统的工作状态，让客户了解最近一段时间范围内机房是否正常，传感器（温度、漏水、烟雾等）是否有报警发生。
2）系统监视服务，当系统的设置参数发生改变时通知客户，以防止某些非人为因素而致监控失效。高稳定系统+超强纠错造就高可靠系统！

1.4 开放式系统

我们为客户提供开放的数据接口，支持MODBUS_RTU协议；SNMP协议，MODBUS_UDP协议，MODBUSTCP协议，客户可以进行二次开发，并提供相关技术支持。

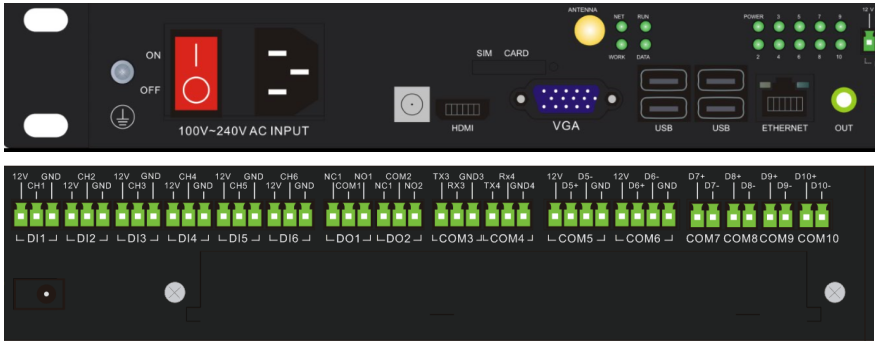

1.5接口示意图

1. 电源开关：接电之后控制主机的开关电
2. 电源接口：主机100V~220V电源供电
3. 12V电源输入：主机12V电源供电，有一路12V后备电源接口
4. HDMI接口：高清多媒体接口，接入显示器
5. SIM卡槽：SIM卡槽，可插入中国移动、联通、电信的手机卡
6. VGA接口：VGA标准输出数据的专用接口,接入显示设备
7. 天线接口：连接厂家提供的GPRS天线头增强信号
8. 4路USB接口：规范电脑与外部设备的连接和通讯连接鼠标、键盘等
9. 网口：连接网线，路由器等
10. 音频输入输出：绿色连接音响耳机，粉红色连接话筒麦克风
11. 6路开关量输入：可接入6路开关量接口传感器，例如：烟感、红外、漏水等
12. 2路继电器输出：2路继电器输出可接入声光报警，联动消防设备
13. 2路RS232接口：连接电脑设备，连接RS232传感器设备
14. 2路RS485接口带12V输出：可以连接温湿度、气体、三相电表等RS485接口4路RS485接口：可以连接UPS、精密空调、除湿机等RS485接口

1.6标准配置SPD-U03_1动环主机外形尺寸及技术参数
