前言
IDC（Data，互聯網數據中心）行業有一句關于運營效率的名言：“你無法控制你不衡量的東西。”含義：要減少能源浪費，必須從最基本的測量開始。但是，如果不知道能源被用在了哪里，管理者就無法知道應該把重點放在哪里。
本文介紹通過構建完整的3D數據中心可視化系統。除了傳統的數據中心監控可視化功能外，還加入了具有圖普特色的設計元素，并將中國水墨融入到平時枯燥的運維監控系統中，為枯燥的場景增添了獨特的韻律和韻律。齊云。
系統分析
從宏觀到微觀，逐步深入
利用3D虛擬仿真技術，顯示三維地球的三維全景，通過的球體模型匹配地理地球圖實現。通過訪問各個數據中心的經緯度信息，可以自動生成坐標點的位置，可以直觀的展示分布在世界各地的數據中心。雖然也集成了開源的方案來實現GIS的功能，但是這種方式完全不需要使用相關的功能模塊，而是使用簡單的三角函數進行球坐標算術運算來達到預期的效果。輕量快速，甚至無需建模干預即可完成，大大降低了實現成本和周期。
雖然無法通過LOD動態加載地圖細節，但場景交互設計也能更自由地展現各種視覺效果。機房-機柜內的設備逐層下鉆功能，使得場景過于流暢自然。
點擊相應區域，逐層深入數據中心園區外部。整體場景采用輕量化建模、高精度建模和還原數據中心校園和建筑外觀的方法，支持虛擬校園360度全方位觀察。通過自身的交互，可以實現鼠標的旋轉、平移、拉動。放大縮小操作還實現了觸屏設備的單指旋轉、兩指縮放、三指平移操作，無需擔心跨平臺交互方式不同。
這是一個問答模塊
——很多沒做過可視化項目的人會有疑問？
1、如何完成這樣一個公園的3D建模？
一般情況下，設計師可以通過提供衛星云圖、效果圖、鳥瞰圖、CAD圖紙、現場照片等信息進行輕量化建模。
2、我手頭目前有BIM模型資料，可以直接用于這個場景的展示嗎？
BIM模型除了基本的模型外形外，還包含很多業務和層次結構信息，所以一般的BIM文件很大，幾百MB到GB不等，都是實時加載的顯示內容。網絡是最大的困難。雖然也提供了讀取BIM IFC格式的內容，通過動態加載一些信息機房監控管理軟件，然后在Web上實時渲染顯示，但在實際項目執行過程中，需要考慮各種因素，需要分析是否可以直接使用。 大多數BIM用于工程，主要是呈現工程細節。在審美效果上，再造型能達到更好的效果。
3、除了手工建模還有其他方法嗎？
目前可以通過無人機航拍生成傾斜攝影模型，然后通過GIS解決方案進行展示。當然，航拍的一般風格是比較固定的。應該是什么樣子，拍出來不會有太大差別。如果遇到一些老工廠，可能和之前的頁面效果不搭，包括BIM方式，也多半是丑陋的。 ，所以輕量化改造的方式，設計師有空間發揮“設計”，創造更多的審美關系，比如這個有山有水的公園，一看就一定是“中國制造”。
電力監控可視化

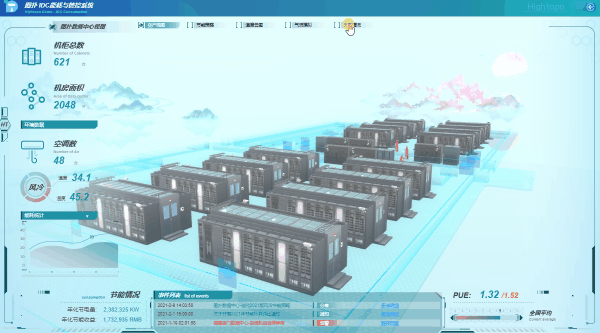

IDC能耗及控制系統作為大型整體數據中心展示系統，在宏觀使用場景下會更加關注整體數據。通過連接區域內數據中心的數量、能耗、節能信息、同比節能等，可以幫助決策者最大程度的觀察各種對象，打造數據智能決策- 決策者的制定平臺。
同時，作為一個監控系統，預警和預警缺一不可。連接感知網絡數據，通過事件列表實時展示后臺推送的數據信息，實現對展示數據的實時感知，設置預警閾值實現數據監控預警，有效監控監控數據業務數據的運行情況。 PUE（Power Usage）作為評估數據中心能效的指標，通過數據面板直觀地顯示出來。
資產管理可視化

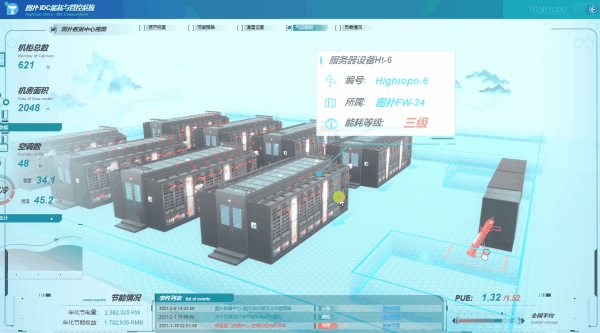

資產可視化模塊將隨著層次結構的進展查看不同向下鉆取級別的資產狀態。資產管理模塊具有全生命周期管理功能。它通過后臺數據接口實現自動裝卸，無需人工操作，并利用接口數據保證顯示內容的準確性，最終整合平臺上的所有設施設備。通過3D視圖查看關鍵信息，如虛擬機、系統進程、磁盤空間使用情況等實時數據監控。可呈現資產信息，包括但不限于設備類型、型號、進貨及上架日期、位置、維護保養等信息，并自動刷新設備現有位置信息。
該模塊支持場景中設備的模糊搜索和定位。相機自動移動到定位設備的當前位置。點擊彈出相關設備信息，幫助運維管理人員快速找到需要的設備。滿足不同類型資產的運維管理特點，保證資產信息完整、準確。
容量管理可視化
可視化不僅可以用圖像描述肉眼所見的物體，還可以表達設備的信息狀態。通過機位、U位、承重、耗電量等各種可視化圖表，機房運維人員會對當前容量有更清晰的把握，比如設備當前的用電負荷機房、機柜剩余空間、機房各區域的承重情況、機房存儲容量。容量情況可以直觀表達，有效管理機房容量資源，使機房內各種資源的負載更加均衡。
容量可視化管理功能還支持空間搜索功能，準確統計顯示已用空間和可用空間。幫助人員快速為新設備找到合適的貨架空間，并確定所需的空間。主要功能如下：
結合監控可視化，實現PDU（Power Unit機房監控管理軟件，配電單元）監控與動態環境監控系統的集成，機柜實時配電統計，PUE（Power Usage）顯示) 機房。可以按樓層、房間、機柜等不同區域查看能耗，進行搜索統計。運維人員不再需要通過原始數據進行推理和建立心理形象，而是直接用感官快速了解情況。
管道可視化
管道可視化的內容通常分為管網鏈接可視化、HVAC管道可視化、電路可視化等管道類型可視化。如果采用傳統的人工建模方式，通常成本高，實施周期長，構建的可視化內容在場景中用處不大，可視化方向是監督業務數據，不是真正意義上的。流水線布局。
因此，引入了基于管道可視化的獨特算法，生成設備與設備之間連接的管道，包括網絡接口、HVAC管道（水冷空調、水塔、冷水機、冷卻泵、恒濕機）人工施工鏈路可視化功能，如模型或數據生成）、電氣管線（變壓器、配電箱、電池組、電池柜、電力監控通訊柜、開關柜、主控柜）。系統可以將數據與網絡線路、電氣、暖通自控系統進行數據連接，通過算法自動排列和生成管道，并以可視化和動畫的形式顯示設備運行狀態和連接狀態。因此，連接關系和鏈接方向可以進行操作和維護。工作人員明白。
動態環境監控可視化
空間展現整個數據中心動態環境資源的實時管理和監控（包括UPS、自動旁路、空調等狀態），狀態查詢等設備資源智能監控、參數監測、預警和報警功能。以壓縮機、冷凝器、各回路參數（電壓、電流、功率因數）等設備為主要監控，監控設備開關狀態及設備參數變化記錄及報警處理。
(1）UPS 監控
監控設備的參數和狀態，參數包括輸入輸出電壓、電流、功率、電池電壓、溫度等；狀態包括整流器、逆變器、電池、負載等部件的狀態，顯示和記錄各參數狀態變化曲線，記錄和報警各種報警狀態。可實現機柜實時配電統計，可按不同區域（樓層、房間、機柜）查看和統計設備能耗。

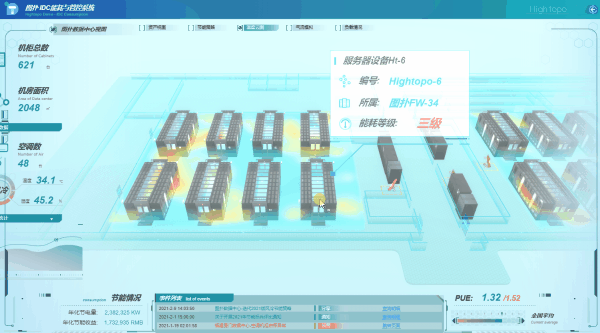

（2）熱云圖
通過連接數據中心的物聯網設備（溫濕度傳感器），獲取場景中的溫度點信息，渲染出三維熱云圖效果。目前，很多數據中心都垂直安裝了低、中、高垂直方向的傳感器。傳統的熱云圖是將渲染圖像擬合到平坦的地板上。使用三維熱云圖可以帶來更直觀的視覺體驗。快速定位每個機柜上的加熱設備。
(3）氣流感應模擬
根據溫濕度傳感器傳來的數據，形成實時氣流分布圖CFD（Fluid），可以清晰的看到機房冷熱氣流的流動和分布情況。
（4）節能監控
目前，降低制冷系統能耗是數據中心規劃建設的基本準則，影響著數據中心建設的效益。采用可視化節能策略，利用系統提供的智能算法計算當前設備和環境溫度，自動給出各制冷設備的最佳功率。優化數據中心空調氣流，降低能耗，實現有效制冷的科學應用。
年度節能及節能收入實時統計。

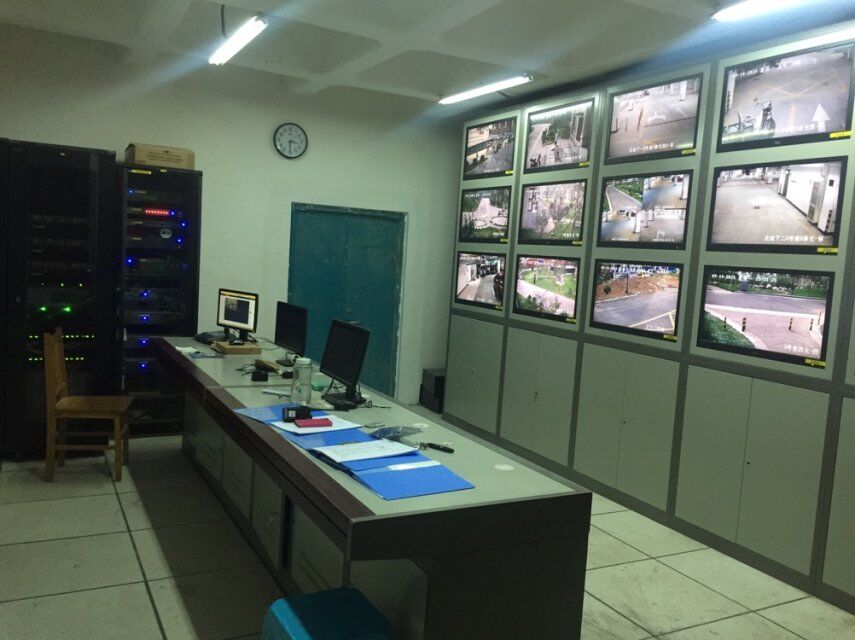

（5）訪問控制
3D可視化主要在門禁監控層面與視頻安防監控系統和門禁系統集成。可顯示所有視頻安防監控點及門禁位置，可查看人員歷史進出信息、攝像頭實時錄像、故障預警信息等。設備也可以在場景中清晰直觀的展示出來。對于視頻流監控，HTML5原生只支持MP4、OGG等，無法支持RTSP等當前實時視頻流的視頻播放。常見的解決方案是通過轉碼服務在網頁上播放視頻。同時視頻門禁監控還可以支持人臉識別（識別錯誤抓拍記錄）、刷卡刷卡（非法刷卡抓拍記錄）甚至新興的視頻融合技術（使用紋理+算法處理不規則形狀、視頻校正、色彩校正）），以達到場景中虛實一體的監控效果。
（6）警告警告
系統具有完善的故障預警報警、事件自診斷、分析等功能。對于超過性能閾值的性能指標體系，可以給出故障告警或預警并通知相應的運維管理人員，并保存歷史信息和告警事件。
動態環境監控系統的目的是對上述獨立或部分相關的設備進行監控，實現機房內設備的集中統一管理。
總結
數據中心可視化系統將各種復雜的管理系統信息匯集在一個虛擬仿真環境中，并以人類理解最直觀的形式展示出來，大大提高了信息交互和操作的效率，減少時間損失和信息浪費，以確保信息的及時性和準確性。
進而實現數據中心端到端的IT可視化，強化IT管控手段和管理水平，包括縮短響應時間和加快故障排除，提高資源利用率和運營效率，最終完成高效綠色數據中心的智能化運營。這為有效管理數據中心的科學決策奠定了堅實的基礎。
